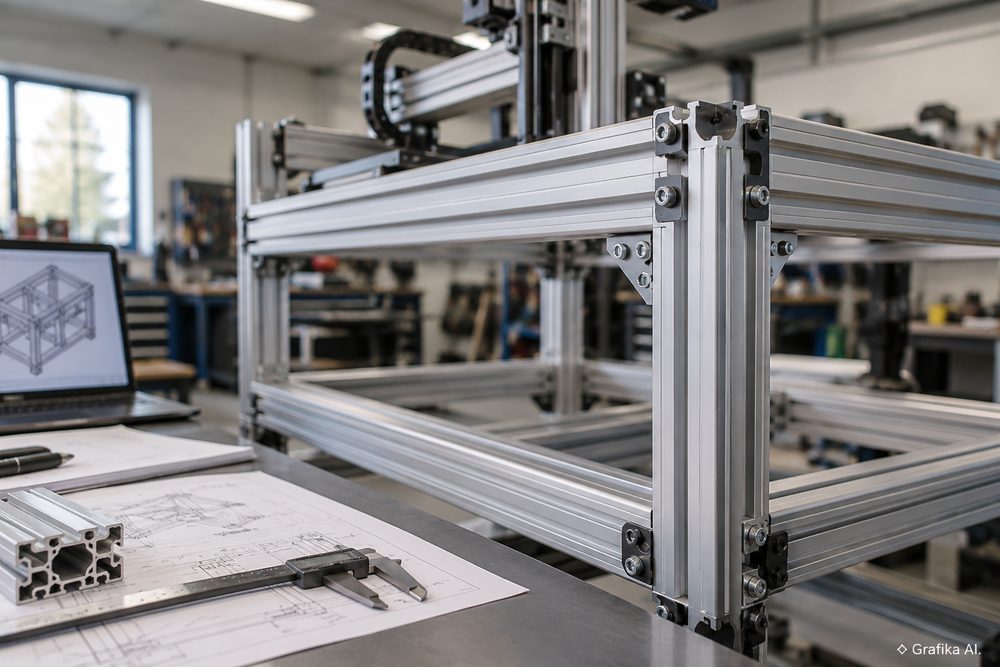

Profil aluminiowy jako rama maszyny: kiedy ugięcie staje się ważniejsze niż nośność?

Rama z profili aluminiowych może mieć duży zapas wytrzymałości i jednocześnie być po prostu za miękka. To częsty błąd przy projektowaniu stanowisk automatyki, stołów pod osie liniowe, lekkich frezarek, transporterów czy maszyn pomiarowych. Konstruktor sprawdza masę podzespołów, obciążenie profilu i naprężenia. Wynik wygląda bezpiecznie. Po uruchomieniu okazuje się jednak, że belka ugina się o 0,5 mm, kamera traci pozycję, prowadnice przestają pracować w jednej płaszczyźnie albo podczas hamowania osi cała konstrukcja wpada w drgania.

W takich zastosowaniach granicą projektu bardzo często nie jest nośność profilu, lecz jego sztywność.

To ważne także z innego powodu. Zastosowanie aluminium o większej wytrzymałości nie rozwiązuje automatycznie problemu. Moduł Younga typowych stopów aluminium konstrukcyjnego pozostaje w okolicy 69–71 GPa, podczas gdy dla stali wynosi około 210 GPa. Oznacza to, że zmiana stopu aluminium może wyraźnie podnieść dopuszczalne naprężenie, ale praktycznie nie zmieni ugięcia belki o tej samej geometrii.

Jeżeli rama ma utrzymywać dokładną geometrię maszyny, trzeba więc zacząć nie od pytania „ile kilogramów wytrzyma profil?”, tylko od pytania: o ile wolno mu się przemieścić pod rzeczywistym obciążeniem?

Profil może być daleko od granicy wytrzymałości, a maszyna już pracować źle

Dla belki swobodnie podpartej, obciążonej siłą skupioną pośrodku, maksymalne ugięcie można w uproszczeniu policzyć ze wzoru:

δ = F × L³ / (48 × E × I)

gdzie:

• δ – ugięcie,
• F – siła działająca na belkę,
• L – rozpiętość,
• E – moduł Younga materiału,
• I – geometryczny moment bezwładności przekroju w osi zginania.

Najbardziej zdradliwy jest składnik L³. Rozpiętość występuje w trzeciej potędze.

Jeżeli długość belki wzrośnie z 1 m do 1,5 m, pozostałe parametry się nie zmienią, a schemat podparcia pozostanie taki sam, ugięcie wzrośnie:

1,5³ = 3,375 raza.

To właśnie dlatego rama, która przy szerokości 700 mm jest bardzo sztywna, po rozciągnięciu tej samej konstrukcji do 1200–1500 mm potrafi zachowywać się zupełnie inaczej.

Policzmy prosty przypadek. Przyjmijmy:

• siłę 500 N, czyli w przybliżeniu ciężar masy około 51 kg,
• rozpiętość 1200 mm,
• aluminium o E = 69 GPa,
• profil ustawiony tak, że jego moment bezwładności w kierunku obciążenia wynosi 30 cm⁴, czyli 3 × 10⁻⁷ m⁴.

Dla belki swobodnie podpartej z obciążeniem pośrodku otrzymujemy ugięcie około:

0,87 mm.

Jednocześnie, jeżeli wysokość profilu w tej osi wynosi około 80 mm, maksymalne naprężenie zginające będzie rzędu 20 MPa.

I tu pojawia się sedno problemu. Pod względem naprężeń konstrukcja ma jeszcze duży zapas. Ugięcie prawie 0,9 mm może jednak całkowicie dyskwalifikować ją jako bazę prowadnicy liniowej, osi robota, głowicy pomiarowej czy układu pozycjonującego.

Dla osłony maszyny takie przemieszczenie może być bez znaczenia. Dla mechaniki, która ma utrzymywać wzajemne położenie elementów z dokładnością dziesiątych części milimetra — już nie.

Jeszcze gorzej wygląda wspornik, czyli element zamocowany tylko z jednej strony. Dla siły działającej na jego końcu:

δ = F × L³ / (3 × E × I).

Przy identycznym F, L, E oraz I teoretyczne ugięcie jest aż 16 razy większe niż dla belki swobodnie podpartej z siłą przyłożoną pośrodku.

To praktyczna odpowiedź na pytanie, dlaczego długie ramiona wykonane nawet z dużych profili rowkowych bywają problematyczne. Czasem skuteczniejsze od przejścia z profilu 40 × 40 mm na znacznie droższy przekrój jest dodanie drugiego punktu podparcia albo skrócenie wysięgu o 150–200 mm.

W projektowaniu ramy priorytety powinny wyglądać następująco:

1. Dopuszczalne przemieszczenie konstrukcji.
2. Rozpiętość i sposób podparcia.
3. Moment bezwładności profilu w rzeczywistym kierunku obciążenia.
4. Sztywność połączeń.
5. Dopiero później zapas wytrzymałości materiału.

Oczywiście nośności nie wolno ignorować. Jeżeli występują duże obciążenia punktowe, wysokie momenty, udary albo zmęczenie, naprężenia nadal trzeba policzyć. W typowej ramie maszyny precyzyjnej znacznie częściej jednak najpierw przekracza się dopuszczalne ugięcie, a nie granicę naprężenia materiału.

Największą różnicę robi geometria, orientacja i długość profilu

Kupowanie „mocniejszego aluminium” jest jednym z najmniej skutecznych sposobów walki z ugięciem. Moduł Younga różnych konstrukcyjnych stopów aluminium pozostaje zbliżony. Znacznie więcej daje zmiana geometrii przekroju.

W przypadku prostokątnego przekroju moment bezwładności wynosi:

I = b × h³ / 12.

Wysokość przekroju również występuje w trzeciej potędze. Dlatego materiał odsunięty od osi obojętnej belki pracuje znacznie skuteczniej.

Dobrym przykładem jest pełny prostokąt 40 × 80 mm. Jeżeli 80 mm ustawimy w kierunku zginania, jego moment bezwładności jest czterokrotnie większy niż po obróceniu przekroju tak, aby w tym kierunku pracowało 40 mm.

Dla profilu rowkowego proporcja nie będzie dokładnie taka sama, ponieważ w środku znajdują się kanały, żebra i rowki. Zasada pozostaje jednak identyczna. Przed wyborem elementu trzeba sprawdzić w dokumentacji producenta Ix oraz Iy, a potem upewnić się, która wartość odpowiada rzeczywistemu kierunkowi obciążenia.

Samo określenie „profil 40 × 80” jest za mało precyzyjne. Dwa profile o tych samych wymiarach zewnętrznych mogą mieć różną masę na metr, grubość żeber oraz moment bezwładności. Profil lekki i profil ciężki nie są zamienne tylko dlatego, że pasują do tych samych łączników.

Jeszcze większe znaczenie ma długość.

Załóżmy, że możemy skrócić niepodpartą belkę o 20%. Zamiast 1000 mm pozostaje 800 mm. Ponieważ sztywność na zginanie zależy od odwrotności trzeciej potęgi długości:

1 / 0,8³ ≈ 1,95.

Samo skrócenie rozpiętości o 20% daje więc prawie dwukrotny wzrost sztywności w tym modelu.

To jeden z powodów, dla których dodatkowa noga, poprzeczka albo wspornik często działa lepiej niż wymiana wszystkich profili na serię o większym przekroju.

Przy projektowaniu warto przejść przez prostą procedurę:

• zaznaczyć wszystkie miejsca podparcia,
• wpisać rzeczywiste rozpiętości między podporami,
• określić kierunek każdej istotnej siły,
• uwzględnić momenty pochodzące od odsuniętych środków ciężkości,
• odczytać Ix i Iy z danych konkretnego profilu,
• policzyć przemieszczenie dla najbardziej niekorzystnego przypadku,
• dopiero później sprawdzić naprężenia i połączenia.

Nie należy też liczyć jedynie ciężaru urządzeń.

Przykład: zespół osi ważący 40 kg przy przyspieszeniu 5 m/s² generuje poziomą siłę bezwładności około:

F = m × a = 40 × 5 = 200 N.

Jeżeli linia działania tej siły znajduje się 300 mm nad konstrukcją, powstaje dodatkowo moment:

M = 200 × 0,3 = 60 Nm.

Przy szybkim cyklu roboczym takie obciążenie pojawia się wielokrotnie podczas przyspieszania i hamowania. Rama, która statycznie wygląda na przewymiarowaną, może wtedy wyraźnie pracować.

Dochodzi jeszcze częstotliwość własna konstrukcji. W uproszczeniu:

f ∝ √(k/m)

gdzie k oznacza sztywność, a m masę.

Dwukrotne zwiększenie sztywności przy tej samej masie nie podnosi więc częstotliwości własnej dwukrotnie, tylko około:

√2 ≈ 1,41 raza.

Nie zawsze wystarczy więc dodawać aluminium. Większy profil podnosi sztywność, ale również masę. Czasem większy efekt daje zamknięcie ramy stężeniem, skrócenie wysięgu albo zmiana położenia napędu.

Katalogowy profil to dopiero połowa konstrukcji — druga połowa to połączenia

Obliczenia belkowe zakładają idealne podparcie i idealne połączenia. Rama wykonana z profili rowkowych działa inaczej.

Śruba, kątownik, nakrętka rowkowa i czoło profilu tworzą połączenie o skończonej sztywności. Pod obciążeniem może pojawić się:

• sprężyste odkształcenie łącznika,
• obrót węzła,
• lokalne odkształcenie ścianki profilu,
• mikropoślizg powierzchni styku,
• poluzowanie źle dokręconego połączenia,
• koncentracja obciążenia w niewielkiej części przekroju.

Dlatego wynik typu 0,15 mm z kalkulatora belki nie oznacza automatycznie 0,15 mm przemieszczenia rzeczywistej maszyny. Model może nie obejmować podatności kilku węzłów znajdujących się po drodze między punktem obciążenia a fundamentem.

Najbardziej irytujący przypadek pojawia się wtedy, gdy sama belka wygląda dobrze, ale prostokątna rama „składa się” jak równoległobok. Problemem nie jest wówczas ugięcie pojedynczego profilu, tylko brak sztywności postaciowej.

Rozwiązaniem może być:

• ukośne stężenie,
• blacha pracująca jako tarcza,
• większe płyty węzłowe,
• dwa łączniki zamiast jednego,
• zwiększenie rozstawu punktów mocowania,
• zamknięcie przestrzennej skrzynki zamiast pozostawienia płaskiej ramy.

Nie należy jednak dokładać kątowników bez diagnozy. Jeżeli problemem jest ugięcie środka 1,5-metrowej belki, masywniejsze połączenie na jej końcu niewiele zmieni. Gdy natomiast największe przemieszczenie pochodzi z obrotu narożnika, wymiana samej belki może nie dać zauważalnego efektu.

W praktyce warto wykonać jeszcze jeden prosty test. Po zmontowaniu ramy przyłożyć znaną siłę w najbardziej obciążonym punkcie i zmierzyć przemieszczenie czujnikiem zegarowym. Przykładowo zawieszenie masy 20 kg daje statyczne obciążenie około 196 N. Jeżeli pomiar wychodzi kilkukrotnie gorzej niż model belkowy, trzeba szukać podatności w połączeniach i sposobie podparcia, a nie od razu kupować większy profil.

Do tego dochodzi rozszerzalność cieplna aluminium. Współczynnik liniowej rozszerzalności cieplnej to około 23 × 10⁻⁶/K. Swobodny aluminiowy element długości 1 m przy zmianie temperatury o 10°C zmienia długość mniej więcej o:

0,23 mm.

W ramie osłonowej nie ma to większego znaczenia. Przy prowadnicy liniowej, liniale pomiarowym albo układzie wizyjnym z dużym polem roboczym 0,23 mm nie jest już liczbą, którą można automatycznie pominąć. Szczególnie problematyczne jest sztywne łączenie aluminium z elementami stalowymi bez przemyślenia, gdzie konstrukcja może kompensować różną rozszerzalność.

Właśnie dlatego przy ramie maszyny nie istnieje jedno uniwersalne pytanie „jaki profil dobrać?”. Najpierw trzeba znać dopuszczalne przemieszczenie, kierunki sił, długości niepodpartych odcinków i geometrię węzłów.

Jeżeli konstrukcja nadal jest na etapie doboru systemu profili, łączników i elementów montażowych, dodatkowe informacje można znaleźć na: https://sklep.andrzejewski.pl.

FAQ: najczęstsze pytania o sztywność ram z profili aluminiowych

Czy większa nośność profilu oznacza mniejsze ugięcie?

Nie automatycznie. O ugięciu decydują przede wszystkim moduł Younga E, moment bezwładności I, długość belki i sposób podparcia. Profil może przenosić obciążenie z dużym zapasem wytrzymałości, a jednocześnie być zbyt podatny dla konkretnej maszyny.

Czy zastosowanie mocniejszego stopu aluminium usztywni ramę?

W niewielkim stopniu albo praktycznie wcale, jeżeli geometria pozostanie identyczna. Wytrzymałość różnych stopów i stanów utwardzenia może się wyraźnie różnić, ale moduł Younga aluminium konstrukcyjnego nadal pozostaje w pobliżu 70 GPa. Jeśli problemem jest ugięcie, trzeba przede wszystkim zwiększać I, skracać rozpiętość lub zmieniać układ podpór.

Co lepiej zrobić: zwiększyć profil czy dodać podporę?

Najpierw trzeba sprawdzić rozpiętość. Ponieważ ugięcie belki zmienia się z trzecią potęgą długości, dodanie podpory często daje większy efekt niż umiarkowane zwiększenie przekroju. Nie należy jednak dodawać podpory tam, gdzie ogranicza ona ruch maszyny albo tworzy niepożądane więzy termiczne.

Czy profil 40 × 80 mm zawsze powinien stać wyższym bokiem?

Jeżeli główna siła powoduje zginanie właśnie w tej płaszczyźnie, ustawienie większego wymiaru w kierunku zginania zazwyczaj zdecydowanie zwiększa sztywność. Trzeba jednak sprawdzić Ix i Iy konkretnego profilu, ponieważ rowki i wewnętrzne żebra powodują, że rzeczywisty przekrój nie zachowuje się identycznie jak pełny prostokąt.

Czy do obliczeń wystarczy masa podzespołów stojących na ramie?

Nie, jeśli maszyna ma ruchome osie. Trzeba doliczyć siły wynikające z przyspieszania i hamowania, momenty pochodzące od odsunięcia środka ciężkości, a w niektórych konstrukcjach także reakcje napędów, obciążenia technologiczne i drgania.

Jak sprawdzić, czy problemem jest profil czy połączenia?

Najprościej porównać obliczone ugięcie samej belki z pomiarem gotowej konstrukcji. Znana masa, czujnik zegarowy i kilka minut testu potrafią powiedzieć więcej niż dokładanie kolejnego kątownika „na wszelki wypadek”. Jeżeli rama przemieszcza się znacznie bardziej niż przewiduje model belki, trzeba sprawdzić obrót węzłów, stężenia i zamocowanie konstrukcji.

Czy stalowa rama zawsze będzie sztywniejsza od aluminiowej?

Przy identycznej geometrii przekroju stal ma około trzykrotnie większy moduł Younga, więc będzie znacznie sztywniejsza. W praktyce profil aluminiowy może nadrobić różnicę większym i lepiej ukształtowanym przekrojem. Aluminium daje też łatwiejszą przebudowę, montaż wyposażenia i brak konieczności spawania, ale za tę wygodę często płaci się większym przekrojem konstrukcji.

Pierwsza decyzja przy projekcie ramy powinna więc brzmieć: ustal maksymalne dopuszczalne przemieszczenie w punkcie roboczym i policz ugięcie najdłuższego, najmniej korzystnie podpartego profilu. Jeżeli wynik jest za duży, nie zaczynaj od mocniejszego stopu aluminium. Najpierw skróć rozpiętość, zwiększ moment bezwładności przekroju albo popraw sposób podparcia. Dopiero po spełnieniu warunku sztywności sprawdzaj zapas nośności i dobieraj szczegóły połączeń.
